Automatisme industriel · Traçabilité · NEP/CIP
Digitalisation d’un système industriel de gestion de cuves mobiles, combinant automatisme, supervision, traçabilité et optimisation du poste de lavage NEP.
Ce projet portait sur la modernisation de la gestion des cuves mobiles utilisées dans différents ateliers d’un site industriel laitier. Ces cuves interviennent dans plusieurs étapes du process: remplissage, soutirage, lavage et remise à disposition. Le fonctionnement initial reposait en grande partie sur des actions manuelles, ce qui limitait la traçabilité, augmentait le risque d’erreur et rendait difficile le suivi en temps réel de l’état des cuves.
Le système existant générait des pertes de temps, des ambiguïtés sur l’état réel des cuves et une dépendance importante aux saisies manuelles. L’enjeu était de transformer une logique terrain principalement manuelle en une logique automatisée, structurée et exploitable par les automates, les opérateurs et la supervision.
La démarche a commencé par une analyse fonctionnelle détaillée du cycle de vie des cuves. Les états, transitions, conditions de changement d’état et interactions entre ateliers ont été formalisés afin de créer une logique automatisable.
Le cycle de vie des cuves mobiles a été formalisé afin de sécuriser les transitions d’état et de rendre le suivi exploitable par les automates. Cette logique réduit les ambiguïtés terrain et renforce la cohérence qualité.
L’architecture repose sur une logique distribuée entre plusieurs automates. L’automate NEP2 joue un rôle central de consolidation des états, avec des échanges Modbus TCP/IP entre équipements Schneider M340/M580 et une synchronisation inter-ateliers robuste.

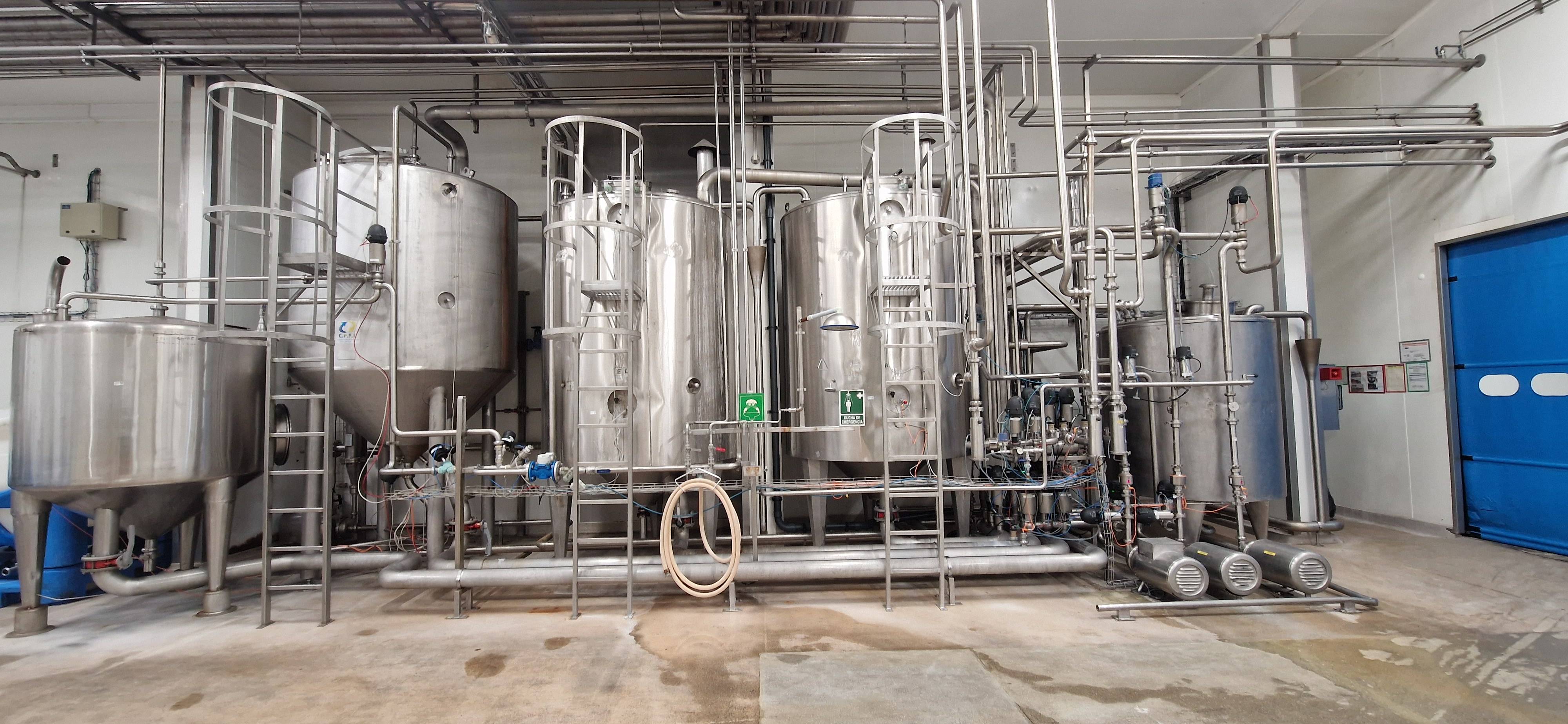

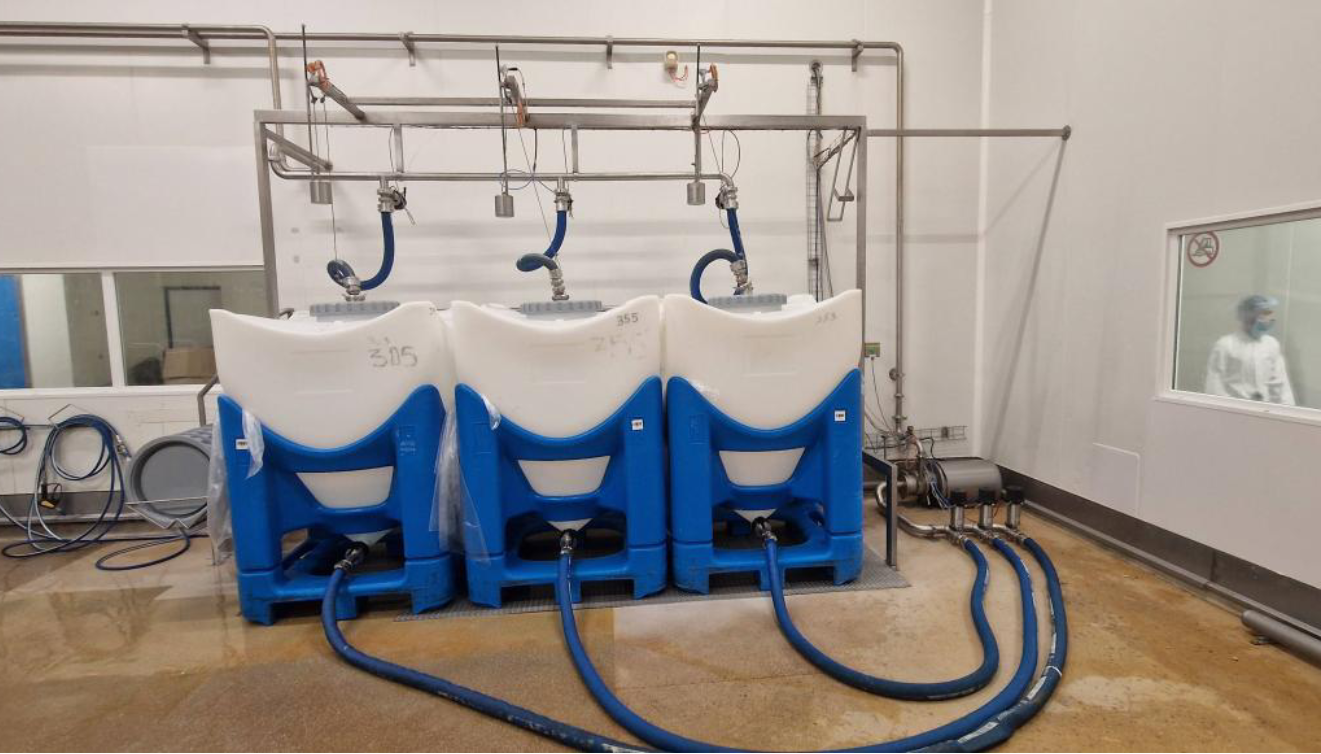

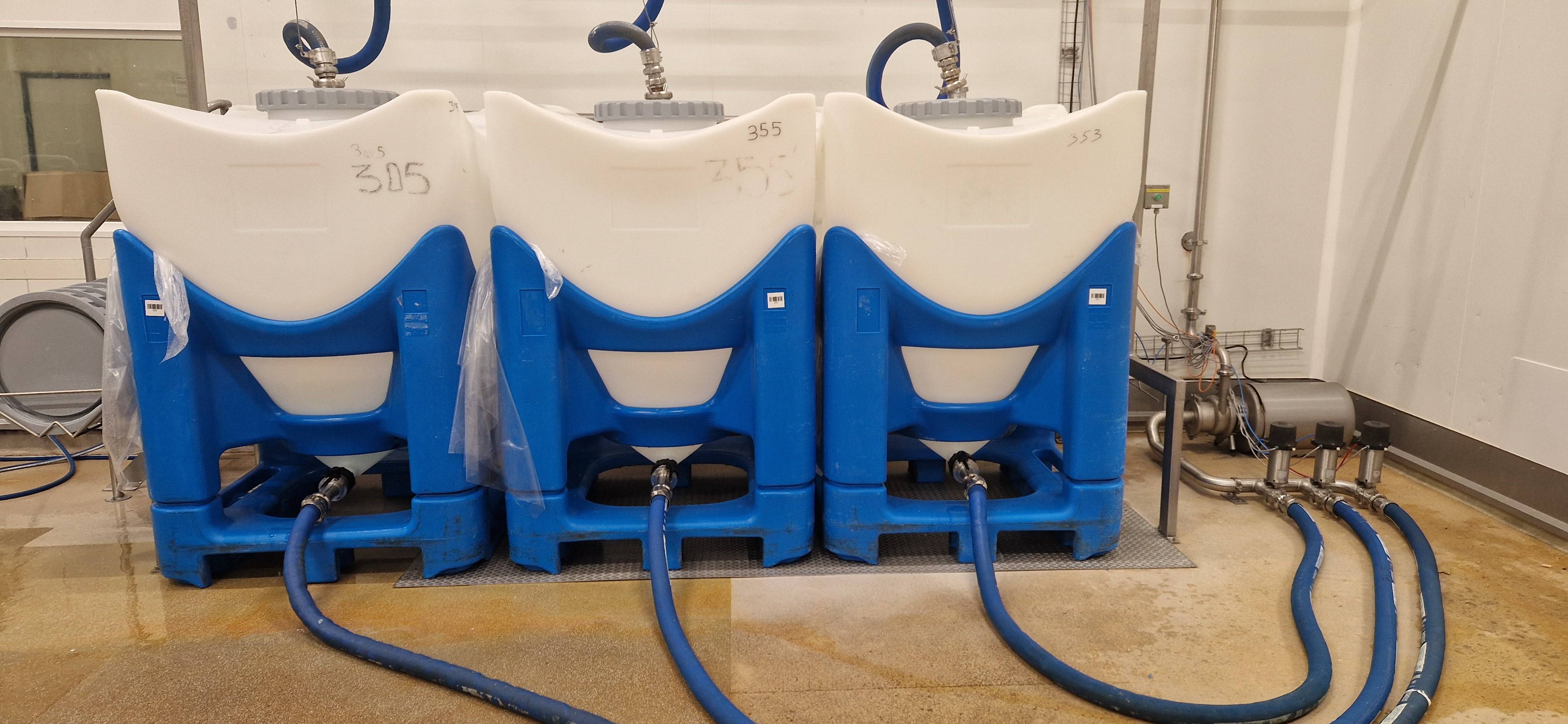

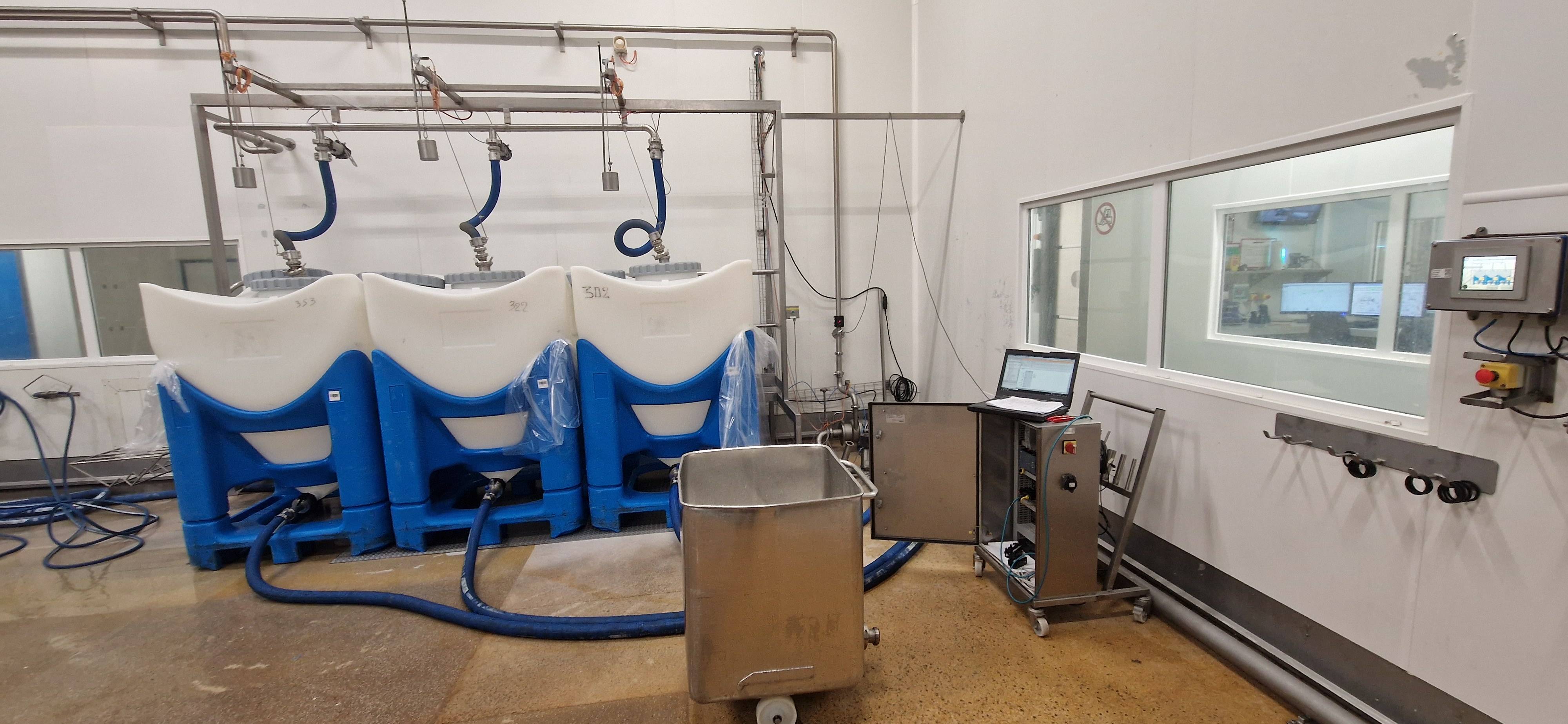

Le poste de lavage constitue une partie centrale du projet. L’étude a couvert l’organisation des emplacements, les organes process et la réduction des manipulations manuelles pour améliorer l’ergonomie, l’efficacité du nettoyage et la disponibilité des cuves propres.

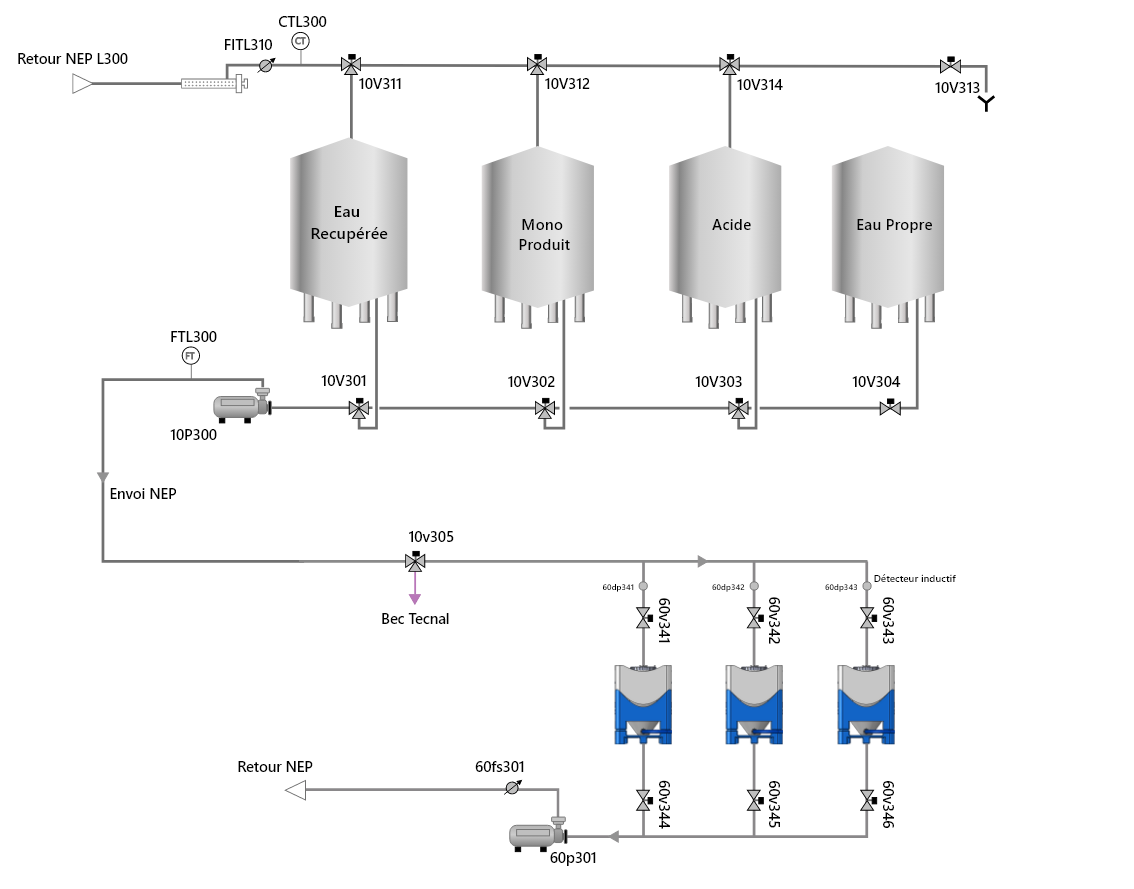

L’IHM conçue sous Vijeo Designer permet de visualiser l’état des cuves, d’accompagner les opérateurs dans les actions à réaliser et de fiabiliser les transitions entre phases.

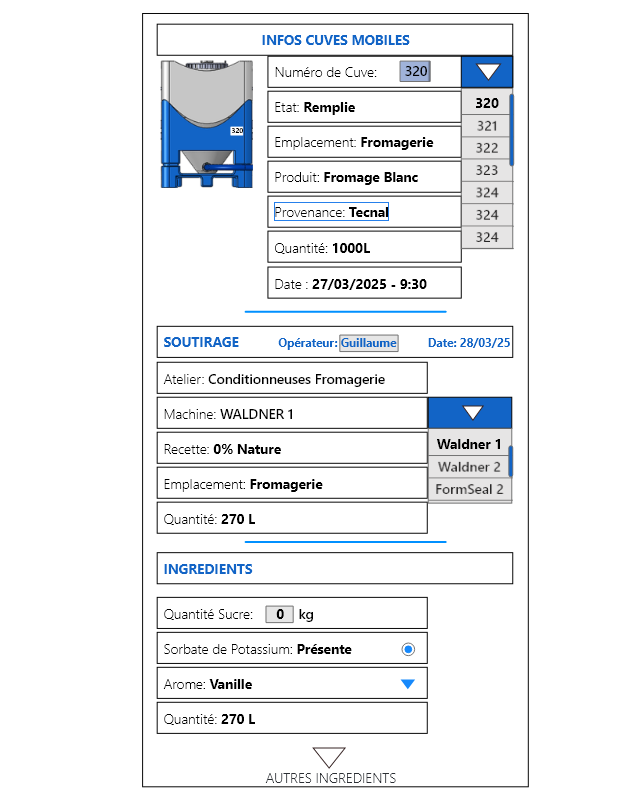

La centralisation des données améliore la traçabilité sur l’ensemble du cycle: remplissage, soutirage, lavage et disponibilité. Cette base est exploitable pour la supervision et un futur reporting Dream Report.
Une visualisation 3D interactive du poste de lavage intégrée afin de permettre l’exploration du système, l’observation des emplacements de cuves et la compréhension de l’ergonomie du poste.
Utilisez la souris ou le doigt pour faire pivoter et zoomer sur le modèle 3D.
